Заштита нафте, природног гаса и нафтних поља

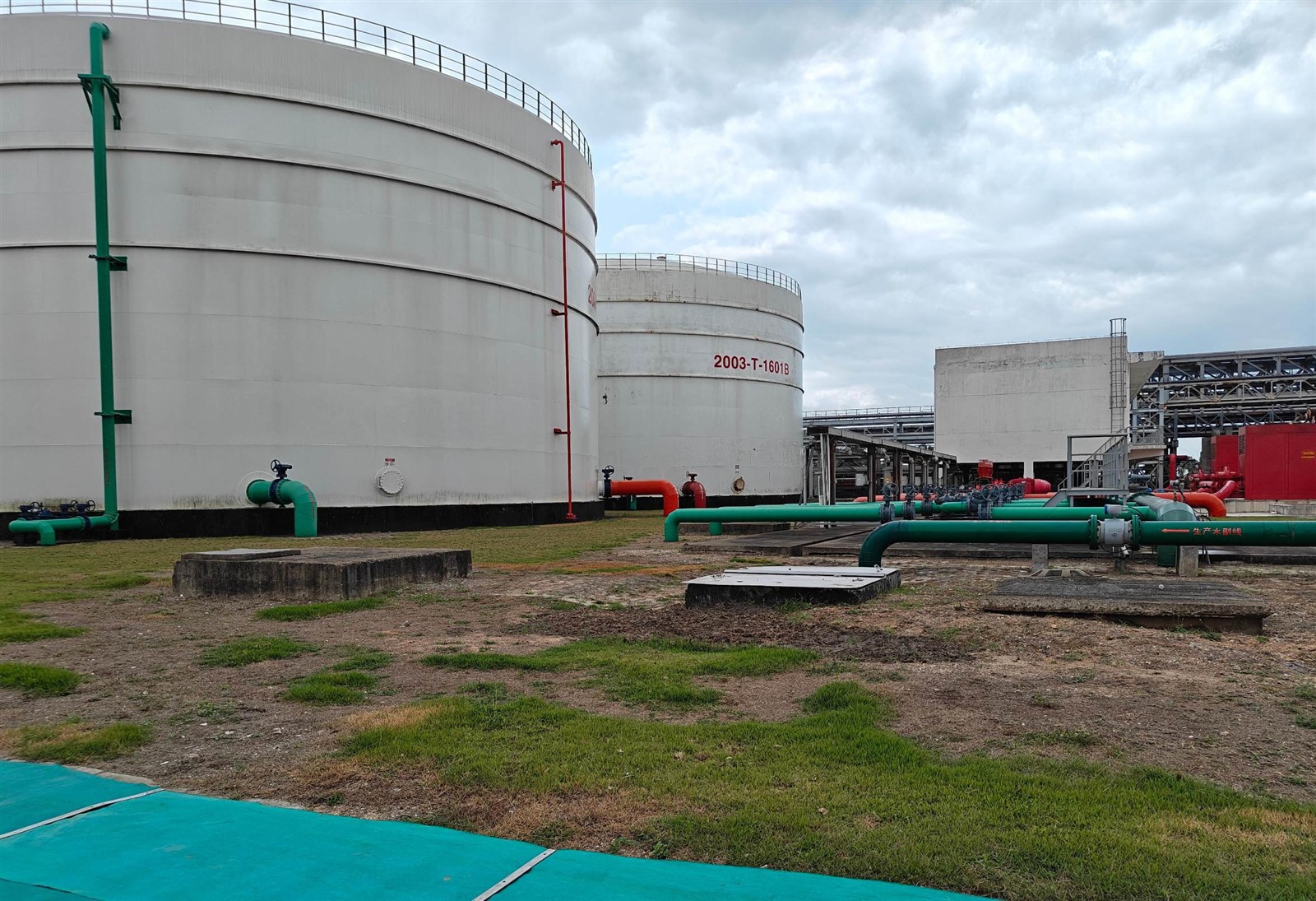

Катодна заштита је технологија која спречава корозију метала путем електрохемијских принципа и широко се користи у металним објектима као што су цевоводи, резервоари за складиштење и поремећаји у индустрији нафте и гаса. Основни принцип је: кроз спољну струју или жртвовану аноду, заштићена метална структура постаје катода електрохемијске ћелије, потискујући реакцију оксидације (корозију) на металној површини, чиме се продужава век трајања опреме.

Уобичајена катодна заштита у пољима нафте, природног гаса и нафте подељена је на два типа: катодна заштита са жртвеном анодом и катодна заштита са импресивном струјом.

Катодна заштита од жртвене аноде:

• Принцип: Метал са негативнијим потенцијалом (као што су легуре цинка, алуминијума и магнезијума) се користи као анода и повезује се са металом који треба да се заштити. Кроз сопствену корозију, обезбеђује заштитну струју за металну конструкцију.
• Карактеристике:

1. Не захтева екстерно напајање и погодан је за удаљена подручја-без струје (као што су цевовод са једним-бунаром и мали резервоари за складиштење).
2. Лако се инсталира и има ниске трошкове одржавања, али аноду је потребно редовно заменити након потрошње.

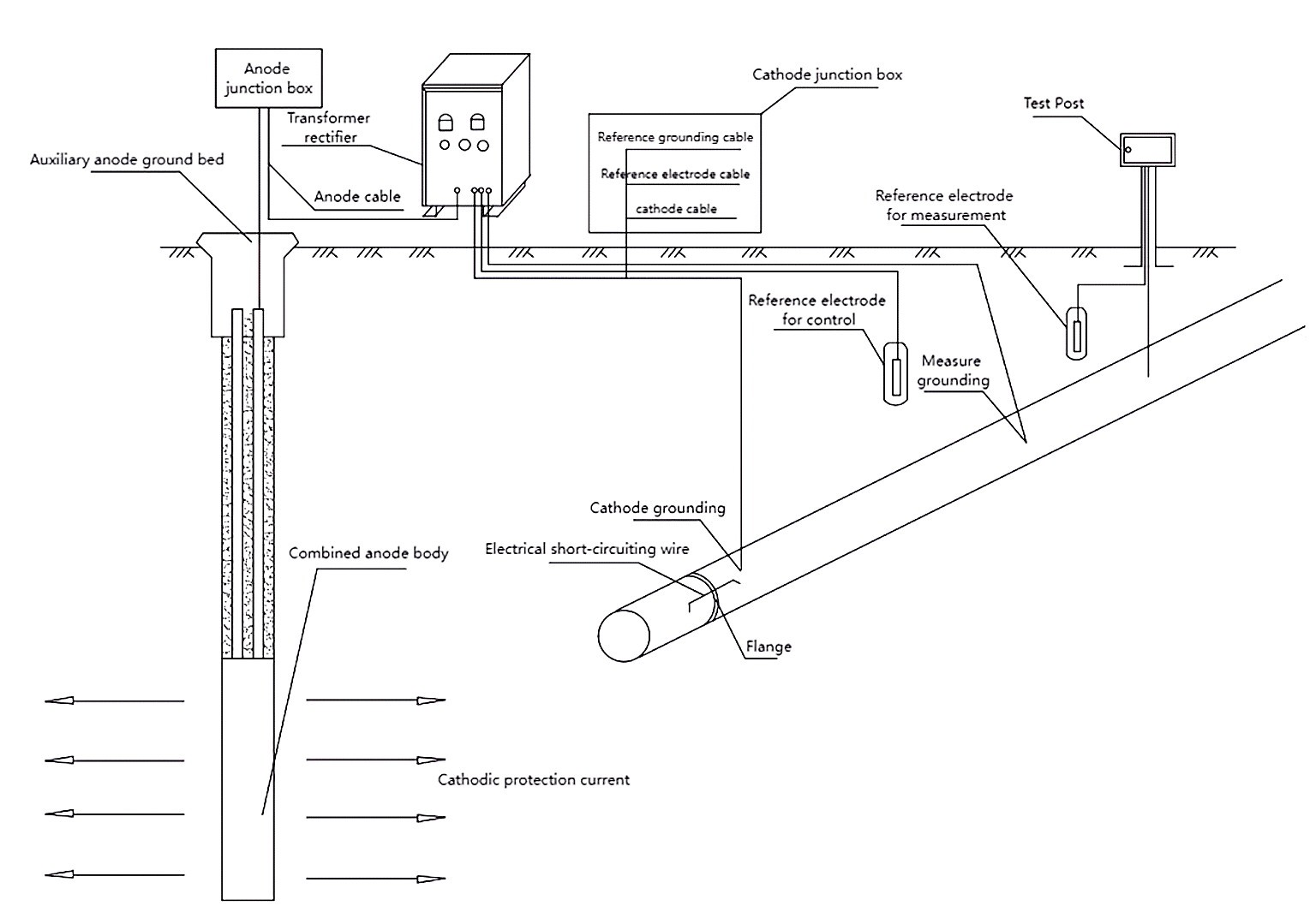

Утиснута струјна катодна заштита:

• принцип:Преко екстерног извора напајања као што је трансформаторски исправљач, катодна струја се примењује на заштићени метал да би се супротставила струји корозије. Систем укључује помоћне аноде (као што су високо-силиконско ливено гвожђе, графит), референтне електроде (за праћење потенцијала) и опрему за напајање.
• Карактеристике:

1. Има широк опсег заштите и подесиви излаз струје, што га чини погодним за сложене сценарије као што су{0}}цевоводи на великим удаљеностима и велике групе резервоара.
2. Потребно је стабилно напајање (било из мреже или соларне енергије). Почетна инвестиција је релативно висока, али дугорочни-трошак се може контролисати.

• Састав:

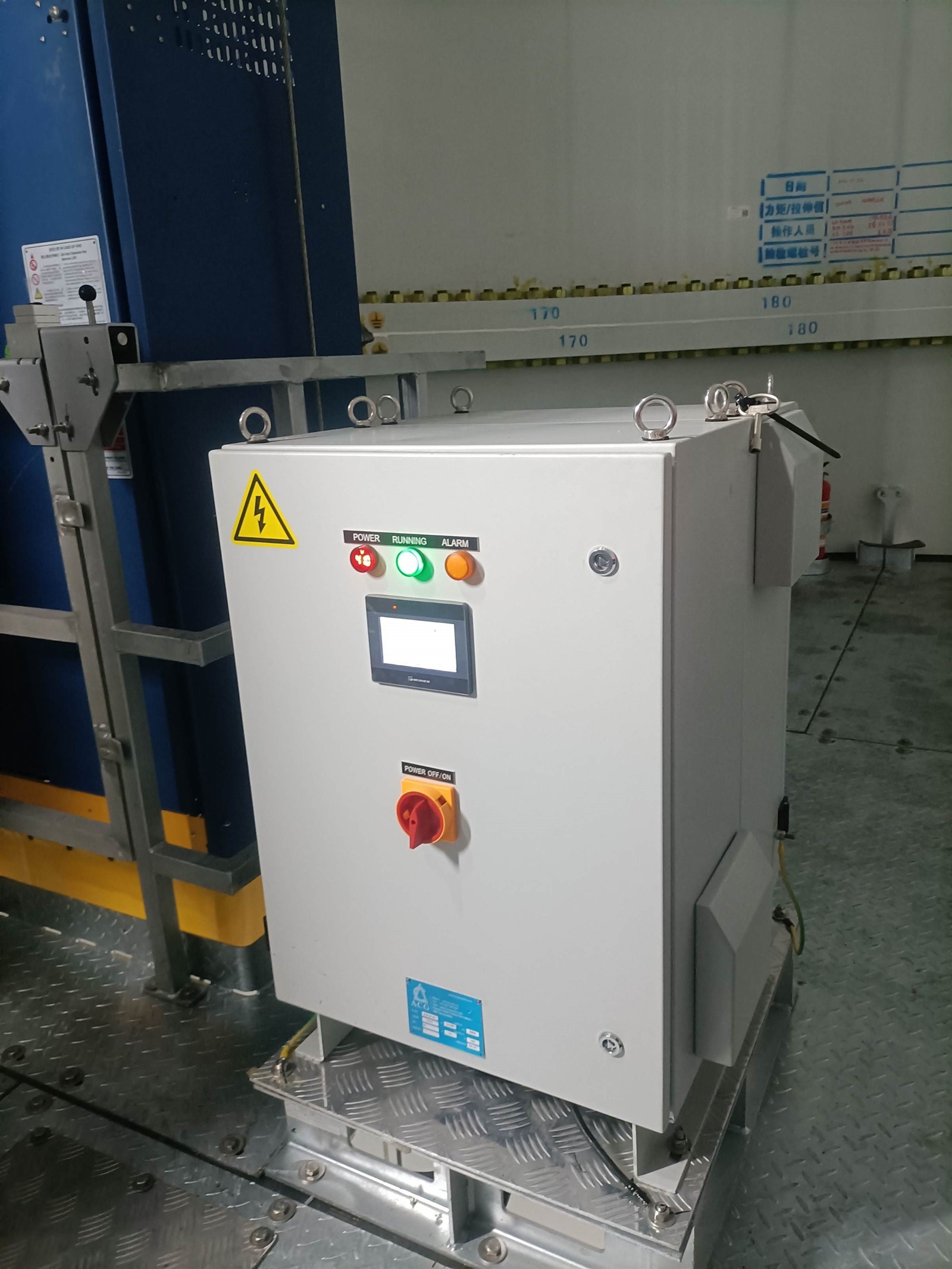

1. Трансформаторски исправљач

Трансформаторски исправљач прецизно контролише излазну струју и напон како би обезбедио стабилну катодну поларизациону струју за заштићени метал, одржавајући његов потенцијал унутар-отпорног на корозију и безбедног опсега.

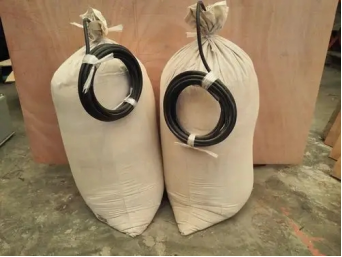

2. Анодно уземљено лежиште:

Функција помоћне аноде је да преноси излаз једносмерне струје путем напајања једносмерном струјом из медија у заштићену металну конструкцију.

3. Референтна електрода:

• Референтна електрода за мерење: Прати потенцијал заштићене структуре.
• Контролна референтна електрода: Обезбеђује контролне сигнале за аутоматски контролисани трансформаторски исправљач за подешавање излазне струје, обезбеђујући да је заштићена структура увек у добром заштитном стању.

4. Систем за праћење:

Пренос-потенцијалних и актуелних података у реалном времену ради упозоравања на ненормалне ризике од корозије.
